Иллюстрированный самоучитель по OrCAD

Импорт и экспорт принципиальных схем


По команде

File>Import Design

в OrCAD Capture импортируются схемы или библиотеки из программы PSpice Schematics, а также схемы, записанные в форматах EDIF 2 0 0 и PDIF (P-CAD 8.x — 2001) [5, 9]. В диалоговом окне этой команды (рис. 2.51) имеются соответственно три закладки

PSpice. EDIF

и

PDIF.

Схемы, импортированные из PSpice Schematics (закладка

PSpice

)

.



пригодны для моделирования без дополнительного редактирования. На панели Open указывается имя файла исходной схемы *.sch, а на панели Save As — имя проекта *.obj в формате OrCAD Capture. Кроме того, на панели MSIM.INI необходимо указать имя файла конфигурации *.ini программы Schematics. При выборе опции Translate Hierarchy на отдельных страницах создаются схемы иерархических блоков; при выборе опции Consolidate all Schematic files into one Design file все страницы схемы включаются в отдельный проект.

а)

б)

Рис. 2.51. Импорт схем из программ PSpice Schematics (а) и P-CAD (б)

Для импорта схем из P-CAD 8.x необходимо сначала средствами P-CAD создать текстовый файл *.pdf и указать его имя на панели Open (см. рис. 2.51, б). Кроме того, необходимо в файле конфигурации преобразования pcadi.ini указать список соответствий имен цепей схем P-CAD и OrCAD. Пример такого преобразования схем из P-CAD 8.7 в OrCAD Capture 9.2 показан на рис. 2.52.

Рис. 2.52. Преобразование схемы из P-CAD в OrCAD Capture

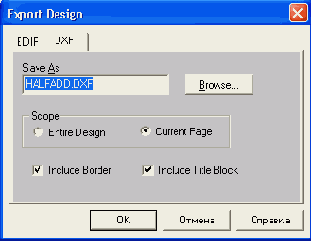

Экспорт схем выполняется по команде

File>Export Design

в форматы EDIF 2 0 0 и DXF (AutoCAD).

Экспорт и импорт параметров компонентов, входящих в проект, выполняется по командам

Tools> Export (Import) Properties.
