Справочник. - Арматура сцепная линейная

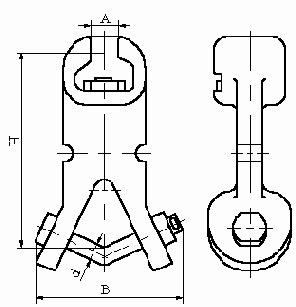

Ушки двухлапчатые типа УС, УСК


Ушки двухлапчатые типа УС, УСК

Применяется для обеспечения цепного соединения со скобами типа СК или арочной подвеской поддерживающего зажима.

Соответствует требованиям ТУ 3449-111-00111120.

Технические характеристики:

Марка ушка

Размеры, мм

Разрушающая нагрузка, кН

Масса, кг

 H

 A

 B

 d

УС-7-16

104

19,2

110

18

70

1,25

УС-12-16

113

19,2

122

25

120

2

УСK-7-16

67

19,2

110

18

70

1,2

УСK-12-16

78

19,2

125

25

120

2,1

Марка ушка

Размеры, мм

Разрушающая нагрузка, кН

Масса, кг

 d

 d1

 D1

 B1

 B2

 H

 H1

УС-16-20

28

35

23

146

72

132

172

160

2,90

УС-21-20

28

35

23

168

79

145

185

210

4,71

УС-30-24

36

35

27,5

198

94

164

215

300

7,50

УС-40-28

42

40

32

228

112

200

255

400

12,5

Марка ушка

Размеры, мм

Разрушающая нагрузка, кН

Масса, кг



 d1

 D1

 B1

 B2

 H

 H1

УСK-7-16

18

25

19,2

110

52

67

95

70

1,2

УСK-12-16

25

32

19,2

125

60

78

112

120

2,1

УСK-16-20

28

35

23

142

70

90

130

160

3,3

УСK-21-20

28

35

23

163

79

90

125

210

4,17

УСK-30-24

36

35

27<5

198

94

100

150

300

7,4

УСK-40-28

42

40

32

228

112

127

179

400

11,3
