Зажимысоединительные типа СВС


Зажимы соединительные типа СВС

Зажимы соединительные типа СВС применяются на линиях электропередачи для соединения стальных канатов.

Зажимы типа СВС обеспечивают прочность заделки провода не менее 90% разрывного усилия каната.

Зажимы типа СВС соответствуют требованиям ТУ 3449-130-00111120.

Технические характеристики:

Марка зажима

Для канатов диаметром, мм

Матрица прессования

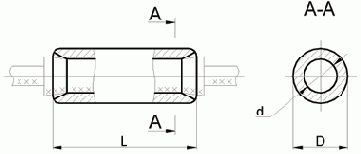

Размеры, мм

Масса, кг

d

D

L

СВС-50-3

9,1 ... 9,2

МШ-22,5

14,5

26

80

0,22

СВС-70-3

11

МШ-26

17,5

30

85

0,3

СВС-100-3

13

МШ-31,5

21

36

90

0,47

СВС-120-3

14

МШ-33,8

22,5

40

95

0,64

СВС-135-3

15

МШ-34,6

24

40

100

0,63

СВС-150-3
