Зажимы плашечные типа ПАМ


Зажимы плашечные типа ПАМ

Для осуществления перехода с медных проводов на алюминиевые или сталеалюминиевые провода в шлейфах анкерных опор или ответвлениях на ВЛ применяются соединительные плашечные зажимы типа ПАМ

В соединительных плашечных зажимах провод закрепляется затяжкой плашек болтами. После затяжки болтов между краями желобных плашек и корпуса должен оставаться незначительный зазор. Наличие зазора подтверждает, что зажим выбран правильно.

Через несколько дней необходимо дополнительно подтянуть болты, так как из-за деформации провода давление в контакте, обычно, несколько ослабевает. При полной затяжке болтов провод прочно закрепляется плашками.

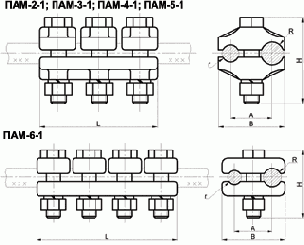

Технические характеристики:

Марка зажима

Размеры, мм

Масса, кг

r

R

A

B

H

L

ПАМ-2-1

4,0

6,0

30

46

62

88

0,475

ПАМ-3-1

5,5

7,5

37

56

79

102

0,719

ПАМ-4-1

6,5

9,0

40

62

84

112

0,943

ПАМ-5-1

9,0

11,0

45

72

84

124

1,032

ПАМ-6-1

11,5

14,5

52

90

84

194

2,021
